HWK-1/2阻旋式灰位控制器廠家、ILTCO阻旋料位計220V密封料倉用廠家
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
HWK-1/2阻旋式灰位控制器廠家詳細介紹

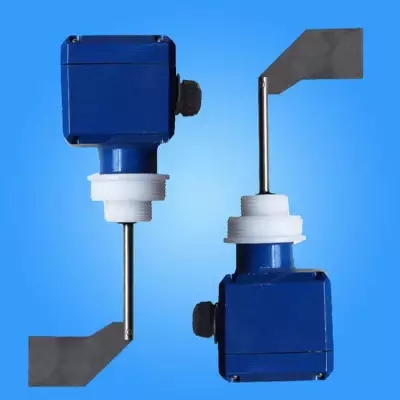

卓信HWK-1/2阻旋式灰位控制器廠家
現貨供應
灰位開關灰位控制器
本產品廣泛應用于冶金、電力、煤炭、水泥及港口等行業，是帶式輸送機重要的保護設備。本機之葉片是利用傳動軸與離合器相
接，在未接觸物料時馬達保持正常運轉，當葉片接觸物料時，馬達會停止運轉，機構會同時輸出一組信號而測出料位高度或料倉
堵塞信號。是輸煤自動化控制系統的配套產品。
卓信HWK-1/2阻旋式灰位控制器廠家
技術參數
卓信HWK-1/2阻旋式灰位控制器廠家
工作電源：220VAC50/60HZ
耗電功率：<3W
接點容量：AC380V 3A,220V
葉片轉數：1轉/分
物料溫度：標準?20℃~+160℃
測量介質：粉狀或顆粒狀物料
散熱片：鑄造鋁合金壓鑄
安裝方式：G1 1/2 管螺紋、法蘭連接
卓信HWK-1/2阻旋式灰位控制器廠家
構造特點
卓信HWK-1/2阻旋式灰位控制器廠家
本機殼體采用鑄造鋁合金壓鑄，具有強度高、耐沖擊
殼體表面應用靜電噴塑涂覆工藝、附著力強、涂層均勻、耐老化
全封閉性，獨特的油封設計可防止粉塵沿軸滲入
扭力穩定可靠，且扭力大小可調整，體積輕巧，安裝容易
葉片承受過重的負荷，馬達回轉機構會自動打滑保證不受損壞
不必從料倉整體拆除，即可輕易的檢查維修內部零組件
卓信HWK-1/2阻旋式灰位控制器廠家
工作原理
本機采用同步微電機經減速后，帶動檢測葉片以每分鐘一轉的速度旋轉。當被測物料的料位上升使葉片轉動受到阻礙時，檢測機
構便圍繞主軸產生旋轉位移。此位移先使一個微動開關動作，發出料位信號。隨后另一個微動開關動作，切斷電機電源使其停
轉。只要料位不變這種狀態便一直保持下去。
當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力使其恢復原始狀態。先一個微動開關動作，接通電機電源使其旋轉
一周后使其旋轉隨后另一個微動開關發出無料位信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
卓信HWK-1/2阻旋式灰位控制器廠家
安裝與接線
（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
（三）接線：由保護裝置引出一條4芯電纜線
卓信HWK-1/2阻旋式灰位控制器廠家
工作原理：
本控制器是利用高頻電橋原理工作的，眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時。探測棒與容器壁之間的電導率與電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在。控制器由電子線路和探頭兩部分組成。電子線路包括高頻振蕩器、檢測電路、輸出電路，探頭由探測棒和保護套構成，棒與保護套之間，以及他們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測棒上，當物料觸及到探測棒時，電橋輸出不平衡電壓，經解調器、放大器處理后，驅動繼電器動作。
卓信HWK-1/2阻旋式灰位控制器廠家
常見故障及處理方法：
1）輸出值一直過高：檢查物位高于電時，電與地之間的電阻，低于100KΩ表明探頭絕緣有誤或采用裸探頭時物料有導電性，此時需要換絕緣探頭（向廠方咨詢）。?
2）空倉時輸出過高：覆蓋物（掛料）誤差的特點是，當物料低于探頭底端部時，輸出仍大于2%時，要確定覆蓋問題，則要探頭上的附著物并重新檢查是否工作正常，若后讀數小于1%正常。?
3）檢查連續電纜出現的問題主要是短路和斷路，把連接電纜從儀表上拆下來，用其一端短路或斷開，測量另一端，可以檢查出來
卓信HWK-1/2阻旋式灰位控制器廠家
主要用途及應用范圍
不繡鋼檢測膜片具耐磨損、抗腐蝕、性能可靠、使用維護周期更長、更方便、高等諸多優點。在現代工業礦山、冶金、電力、化工、塑料、建材、糧食等生產過程中，料倉、溜槽、輸送、升降機械設備的物料定位輸出開關信號，可以直接連接聲光報警器、PLC等設備上進行料位監測或控制。對輸送或升降機械內部無法安裝凸出物體的地方更適合。是的產品。薄膜料位信號器主要技術指標
卓信HWK-1/2阻旋式灰位控制器廠家
總結：
阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋開關在化工、塑料、水泥、制藥、飼料、食品等行業獲得了廣泛的應用。
