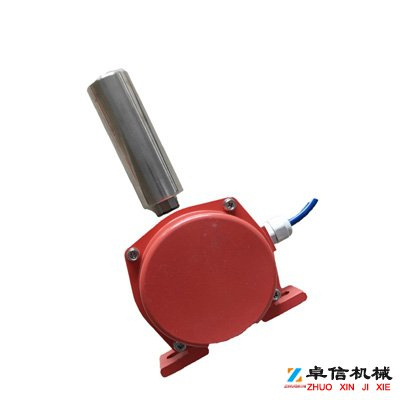

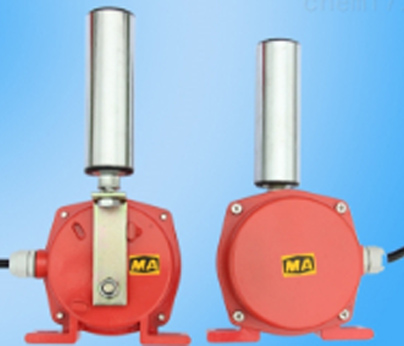

GUJ15礦用本質安全型煤位傳感器
GUJ15煤位傳感器
礦用本質安全型煤位傳感器
使用范圍
　　煤位傳感器適用于煤礦井下含有甲烷、煤塵等爆炸性氣體混合物的環境中，與ZJZ-127（36）Z煤礦帶式輸送機用綜合保護裝置 主機配套使用。接入本質安全型系統信號裝置中，作為膠帶輸送機的膠帶煤位故障保護用，可使膠帶輸送機發出煤位信號而使系統斷電停機，也可用于地面非防爆等有膠帶輸送機的場合。
*型號含義
G    U    J   15
G ------ 產品類型代號：傳感器
U ------ 工作對象：煤位
J ------ 工作原理：角度方式
15 ------ 主參數：動作角度
*防爆型式：礦用本質安全型，防爆標志：“ExibI”。
*主要技術參數
1、觸點容量：DC 12V/0.5A；接點接觸電阻：≤0.1Ω；
2、動作角度：15°±3°；復位角度：10°±3°；動作力：≤10N；
3、傳輸距離：1000m；
4、動作性能：傳感器觸桿受力作用，偏離正常位置至動作角度時，輸出端子應導通。力撤消后傳感器觸桿自動返回，至復位角度時，輸出端子應斷開；
5、信號輸出：無電位觸點，一常開、一常閉；
6、出線口數量：2個，允許電纜最大外徑Φ11mm。
