翻車機卸料用傾斜料位計LCS20-SA-1詳細介紹

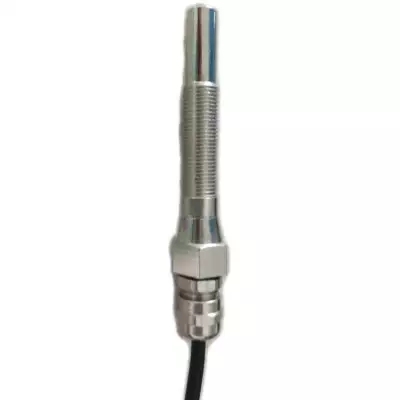

卓信翻車機卸料用傾斜料位計LCS20-SA-1



工作原理：



傾斜開關垂直懸掛在受到物料的作用力后偏離垂直方向超過15°時，傾斜開關內的水銀開關動作，無論向哪個方向傾斜，常閉的觸點會斷開。當傾斜開關脫離物料時，傾斜開關回到垂直位置后，水銀開關接通。



垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內部的金屬球觸點動作，常閉觸點斷開。當外力撤消后，傾斜開關回復到垂直狀態，金屬球觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，以達到安全保護的目的。

傾斜開關也可稱為料位檢測開關、堵溜槽開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。

卓信翻車機卸料用傾斜料位計LCS20-SA-1

簡介：





水銀料位計是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。



卓信翻車機卸料用傾斜料位計LCS20-SA-1



技術參數：

1)探頭的額定電壓：24VDC/1A

2)探頭運行溫度：-30~+80℃

3)控制器的電壓：220VAC

4)控制器運行溫度：-40~+70℃

5)報警時間延遲：0~10秒可調



卓信翻車機卸料用傾斜料位計LCS20-SA-1



特點：

1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；

2)水銀的含量約為0.7克；

3)報警觸點可設定常開或常閉；

4)可配有套管保護探頭，減小探頭擺動幅度；

5)標準重載探頭底部配有內螺紋，用于連接附件。



可選件：

浮球-用于液體和低密度的物料

AR板-耐磨板，用于有/無料流的場合



控制器：

電源：220VAC±10% 47～62HZ

消耗功率：10W

輸出：一個雙刀雙擲非感應觸點，

額定值220VAC 10A

延時輸出：0~10秒，可調

外殼等級：

環境溫度：-40℃～70℃



卓信翻車機卸料用傾斜料位計LCS20-SA-1

安裝使用與接線



本檢測器應安裝于膠帶機溜槽出口附近，由于它適用于單向運行，因此安裝時，觸板擺向應與膠帶運行方向一致。然后右、左橫梁固定在右左端蓋上，再將左右支臂固定在左右橫梁上。并且滿足下列要求：





1）、使支臂與擺臂互相平衡，并使擺臂與限位板接觸擺角為零度。



2）、使檢測器位于膠帶寬度的中心位置，且使擺臂垂直于膠帶平面，將支架焊在膠帶機架上。

卓信翻車機卸料用傾斜料位計LCS20-SA-1

特點：

1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；

2)水銀的含量約為0.7克；

3)報警觸點可設定常開或常閉；

4)可配有套管保護探頭，減小探頭擺動幅度；

5)標準重載探頭底部配有內螺紋，用于連接附件。

6.技術，運行更可靠；

7.的密封設計,可防止粉塵沿軸滲入( 設計)；

8.扭力穩定可靠,且扭力大小可調；

9.葉片承受過重負載,離合器自動打滑,保護電機不受損壞；

10.不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；

11.接線盒設計,密封性好,戶外安裝使用可靠；

12.輕巧,安裝簡便；

13.適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。



卓信翻車機卸料用傾斜料位計LCS20-SA-1

工作原理：

垂直懸掛的傾斜開關在受到物料的作用力后偏離垂直方向超過15°時，傾斜開關內的耐高溫傾角開關動作，無論向哪個方向傾斜，常閉的觸點會斷開。當傾斜開關脫離物料時，傾斜開關回到垂直位置后，耐高溫傾角開關接通。特有的耐高溫傾角傳感器可以適用于高達240℃的物料，完成對高溫物料料位的測量。

卓信翻車機卸料用傾斜料位計LCS20-SA-1

范圍：

傾斜開關廣泛應用于冶金、煤炭、礦山、電力，水泥、糧食、礦山等行業皮帶輸送機。安全檢測皮帶輸送機的運行情況，可以避免重大人力財力損失。
