產品名稱：皮帶機緊急拉線開關KS-2雙向拉繩開關

產品型號：KS-1、KS-2

所屬類別：雙向拉繩開關 > 拉線開關

發布時間：2019-12-14

已獲點擊：4

詳細說明

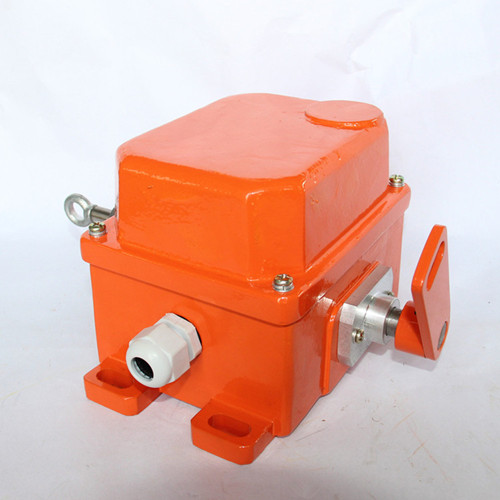

皮帶機緊急拉線開關KS-2雙向拉繩開關

型號：KS-1、KS-2、JHLSS-3/26

產品名稱：皮帶機緊急拉線開關、雙向拉繩開關

雙向拉繩開關用于皮帶輸送機等設備現場緊急事故停車的一種保護裝置

拉繩開關技術參數
開關觸點額定值：2個SPDT（單刀雙擲） 開關，16A／250V／AC二常開二常閉自清潔觸點。歐式接線排連接
外殼：鑄鋁防風雨外殼

防護等級；IP67
鎖定角度：20。

拉力：3-8公斤
導線開孔：螺紋孔3／4"。雙導線孔設計，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，方便現場安裝。
開關間距離：40米（水平）、30米（傾斜）、每3米鋼絲繩有一托環支撐。

拉繩開關設備描述：
●拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：
●通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；
●堅固的鑄鋁外殼，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，防護等級為IP65，特殊的環境選擇特殊的表面處理：
●整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；
●可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環

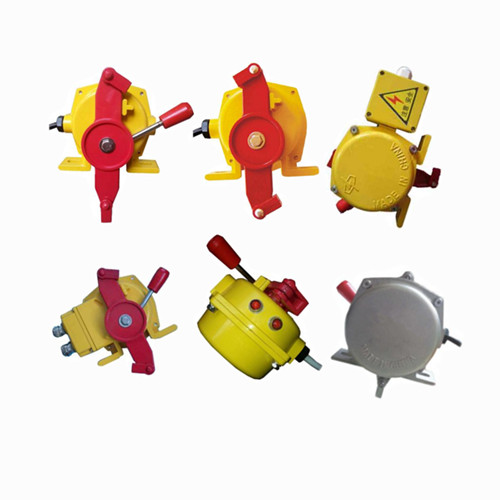

雙向拉繩開關型號

XLLS-2、DLS-I

DLS-II、HFKLT2-2

KLT2-2、YHLS-I

YHLS-IIGHLS-I

GHLS-II、TYSLY2-1

TYSLY2-2、TYSLY2-II

TYSLY2-I、KST-2

拉繩開關用途:
雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，實現對人身及設備的保護作用。

雙向拉繩開關型號：

FKLT2-Z、FKLT2-Y、KLT2-P-II、KLT2-P-I

XYXL-A、NST2-II、NST2-I、NST-1

NST-2、SLFB-II、SLFB-I、DFLS-II

DFLS-I、PMII、YWLX-II、YWLX-I

YHL-II、YHL-I、YBLK-KLT12、HFKLT2-S1

HFKLT2-S2、GYLS-II、GYLS-I、YHL-2

YHLS-2、JYB/KS-1,JYB/KS-2、

LLP3-S、LLP3-Z、JLK2-S、JLK2-Z
