產品名稱：DLX-K2/LED帶指示燈雙向拉繩開關

產品型號：DLX-K2/LED

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-12-13

已獲點擊：5

詳細說明

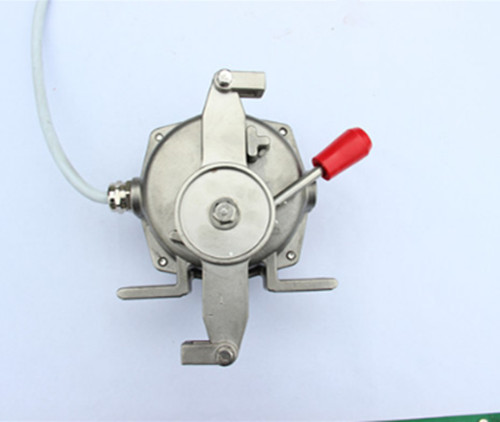

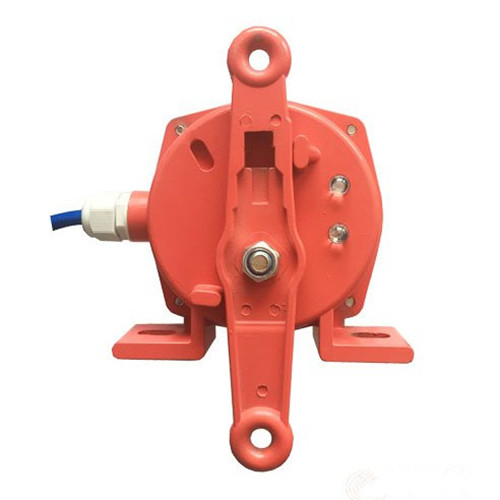

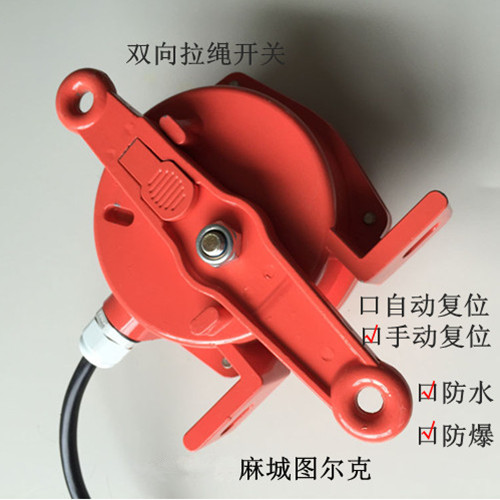

DLX-K2/LED帶指示燈雙向拉繩開關

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。

技術參數

工作電壓：48V/220VAC/380VAC±15%

負載電流：≤5A

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重量：1.8Kg

防護等級：IP67

復位方式：自動/手動復位

響應時間：＜2mS

控制觸點容量：220V/5A

動作力：50±10N

DLX-K2/LED帶指示燈雙向拉繩開關應用范圍：

雙向拉繩開關適用與冶金，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，鋼鐵，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，石油，化工，紡織，煙草，食品，印刷，礦山，電力、電子，儀表等行業設備。

安裝
1、確定安裝位置:拉繩開關應安裝在人行道一側，沿線布置，每臺拉繩開關之間的距離40米為宜。
2、參照圖1將支架現場焊接在膠帶機的中間架上，再用M12 ×30的螺栓將拉繩開關固定在支架上。
3、將托環現場焊接在膠帶機的中間架上，每隔3米左右裝一個，以防拉繩下垂。
4、將拉繩穿進托架的環內，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，繩的一端穿進轉臂一端的拉環孔內，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，然后用扎頭固定。繩的松緊程度要適當，保證開關能自由復位。對有坡度的膠帶機應適當縮短繩索的長度。
接線方法
本拉繩開關采用三點式信號開關，引出1.5米長的四芯橡套電纜線，其中：
1、2為常閉接點
3、4為常開接點
用戶可參照圖示的接線原理圖自行選用
