產品名稱：雙向拉繩開關DLX-K1使用方便

產品型號：DLX-K1

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-10-24

已獲點擊：17

詳細說明

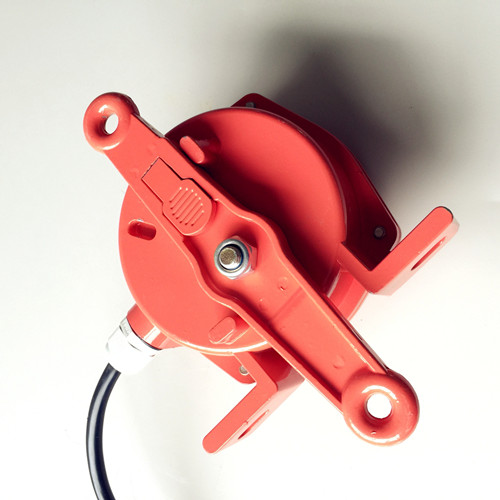

雙向拉繩開關DLX-K1使用方便

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。

拉繩開關工作原理

雙向拉繩開關分I型和II型兩種型號，I型動作后自動復位。II型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需停機，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，達到預防和控制設備及操作員安全的目的。

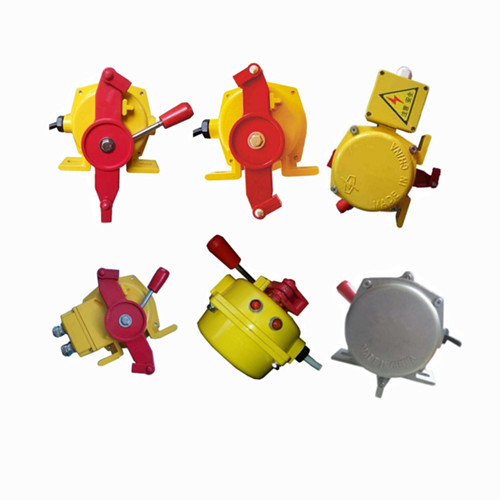

拉繩開關型號

DLX-K1、DLX-K2/J

DLX-K-2、DLX-K2/DBG

KTARC-52、JSB/KLS-II

LXB-02GKK-T2、LXB-02GKK-T2-A

LXB-02GKK-T1、NST2-II

雙向拉繩開關DLX-K1使用方便技術參數

1.使用環境條件

a.環境溫度：-30℃~70℃

b.相對濕度不大于85%

防護等級 IP67

殼體材料 鋁合金表面精工烤漆

傳動桿材質 不銹鋼

纜繩所需張力 49±10N(5±1kgf)

接點數         2

接點容量 250V AC 5A

接線口         6~12mm電纜

適用溫度 -20℃~+60℃

結構特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕。

2.開關采用進口的行程開關，觸點容量大，動作靈敏，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，使用壽命長，密封性好。

3.外殼防護等級達到IP65，可在惡劣環境下長期工作。

4.本產品動作靈敏、穩定性高、性能可靠。
