產品名稱：手動帶燈拉繩開關HDLSD-2

產品型號：HDLSD-2

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

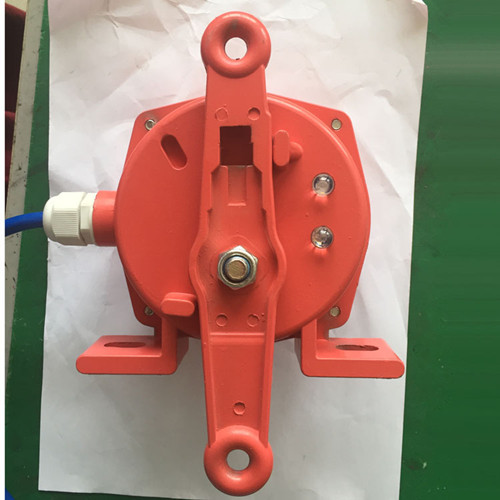

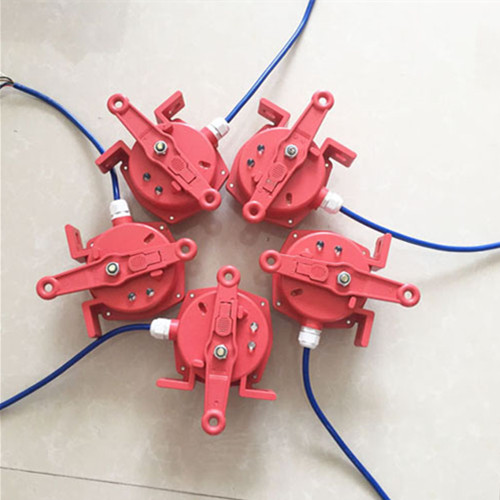

手動帶燈拉繩開關HDLSD-2

HDLSD-2帶LED拉繩開關是輸送機的一種智能拉繩開關手動復位LED指示燈閃爍便于發現，保護輸送機緊急事故及時停機，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，工作原理是利用內部LED線路帶有記憶功能，當輸送機發生緊急事故停機或者開關有故障沒有發出停機信號，當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。
拉繩開關HDLSD-2用于帶式輸送機緊急事故而緊急停機。拉繩開關|帶閃爍燈是帶式輸送機的重要保護設備，本產品是我公司在原有產品基礎上開發出具有故障報警和動作指示的新產品，當拉繩開關接地短路，機械故障觸點閉合貨人為誤動造成開關動作，此時自動點亮LED報警裝置，提醒運行人員及時復位，更主要是能方便維護人員快速找到造成皮帶運行的故障點，迅速排出故障，本機IP67防護等級以及整機良好的密封，保證可在浸水狀態下連續正常的工作，本產品具有自動和手動兩種復位方式。

此系列拉繩開關用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦,當膠帶輸送現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機現場得到廣泛的應用。
手動帶燈拉繩開關HDLSD-2工作原 理
當膠帶運輸機現場發生緊急事故時、可拉動系于擺臂上的鋼絲繩，擺臂旋轉而帶動機內凸輪并驅動微動開關。發出停機信號。Ⅱ型機是在故障排除后，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，搬動限位桿方能復位。
產品特 點
1、本機采用鋁合金精密鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP67，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。
性能特點
?外殼采用高壓鑄鋁，重量輕
?強度高表面采用靜電涂裝，附著力強，涂層均勻
?保護等級IP67
?內藏高性能微動開關和無需加油的滾珠軸承
?內藏停止用和報警2個接點
?可生產附動作指示桿產品
?采用旋轉式凸輪結構，動作行程大，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，靈敏度高且不易卡死。
?耐久性卓越

手動帶燈拉繩開關HDLSD-2主要組成部分

雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

安裝調整
本機一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖
1、將拉繩開關固定在支架上，然后焊在機架上；
2、兩機之間距離為25～30m，采用直徑為φ4的鋼絲繩連接，松緊應適度；
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上焊一個托環，以支撐鋼絲繩；
