產品名稱：HFKPT2-Ⅱ雙向拉繩開關 鋼絲繩

產品型號：HFKPT2-Ⅱ

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

HFKPT2-Ⅱ雙向拉繩開關 鋼絲繩

雙向拉繩開關產品特點：

--拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。
--通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
--堅固的鑄鋁外殼，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，防護等級為NEMA4， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，特殊的環境可選擇特殊的表面處理。
--整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
--結構件設計緊湊。
--醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。
--提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。
--手動杠桿復位。

安裝說明

1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架等均有銷售

雙向拉繩開關廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的礦廠，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護，它分手動型和自動型，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，手動型動作后自銷，并有警示牌顯示，須手動復位。自動型自動復位，當緊急事故發生時任意拉動拉繩傳感氣即可停機。HFKPT2-Ⅱ雙向拉繩開關 鋼絲繩-山東卓信生產廠家，皮帶輸送保護裝置，雙向拉繩開關生產廠家，兩級跑偏開關生產廠家，打滑開關生產廠家，撕裂開關生產廠家。

電氣參數：

電壓通用：24V-48V-220V-380V-480V,

電流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。

自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 屬機電融合一體的新技術產品，為國內專有技術。對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備安全。

適用范圍：適用于以下設備的緊急或正常關機
*常規皮帶輸送機
*梭式輸送機
*裙邊式給料輸送機
*斗式提升機
*包裝生產線
*堆料／取料系統，起重機，挖掘機
*輪船裝卸系統
*水平給料機

基本參數:
◆開關額定值：10A/500V。
◆鎖定角度：20°；動作角度20°

山東HFKPT2-Ⅱ雙向拉繩開關 鋼絲繩

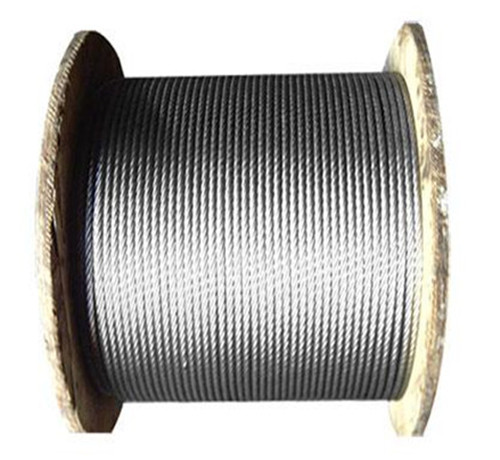

雙向拉繩開關 復塑鋼絲繩Ф

雙向拉繩開關專業復塑鋼絲繩 規格Ф4mm、Ф5mm適用于各種急停開關，雙向拉繩開關，雙向平衡拉繩開關，單向式拉繩開關，緊急拉線開關。

鋼絲繩在安裝的時候根據拉繩開關的數量，進行長度規定，對于爬坡段輸送機應盡量縮短開關間距及拉繩長度。

拉繩開關復塑鋼絲繩直徑4mm/5mm/6mm等多個規格可供選擇

雙向拉繩開關配件有：

復塑鋼絲繩Ф4mm、Ф5mm、Ф6mm、安裝支架、繩環、繩扣、拉桿、復位柄、凸輪、鎖槽、微動開關、Ф4mm包塑鋼絲繩、拉簧、金屬轉軸等。
