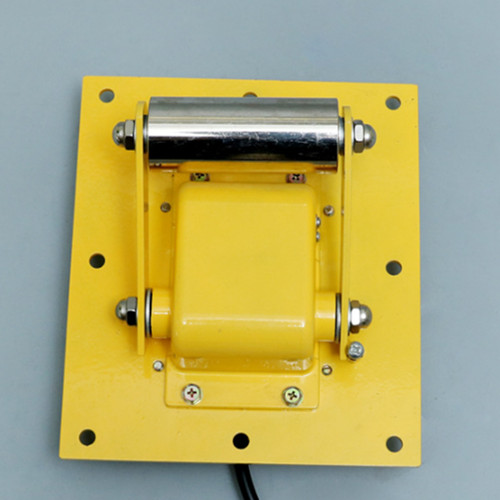

產品名稱：提升機跑偏開關MYTP-N1

產品型號：MYTP-N1

所屬類別：兩級跑偏開關 > 跑偏開關

提升機跑偏開關MYTP-N1概述：

用于提升機，刮板機，拉鏈機等傳動機械跑偏的檢測，防止由于跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中。

簡介：

 膠帶提升機防跑偏開關屬機電融合一體的新技術產品，對于皮帶輸送機、拉鏈機、刮板機、提升機以及其他傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機。有效的保護設備和人生安全。另外由于信號可發送至微機控制系統，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

提升機跑偏開關MYTP-N1廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食、倉庫等各類使用輸送設備行業。

工作原理：
  膠帶提升機防跑偏開關，分別安裝在膠帶提升機上下左右壁板側，檢測膠帶上下左右跑偏，安裝是滾輪與膠帶有20-70MM距離可調整（由用戶自定，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，一般以不摩擦到滾輪為準）。當發生跑偏時膠帶向外側偏移至滾輪處，滾輪帶動調節桿使跑偏開關動作切斷設備。

WTDP-I防偏提升機皮帶防跑偏開關

TDR-I刮板機起升起跑偏裝置

EXHFKPT1-12-30防爆跑偏開關廠家

YHPK-TP提升機跑偏開關

技術參數：
 工作電壓：220VAC±15%           負載電流：≤5A
  絕緣電阻:≥500MΩ                       輸出信號：開關量信號
  環境溫度：-20℃至60℃             環境濕度：＜90%
  重量：2KG                                   防護等級：IP66
  復位方式：自動復位                  響應時間：＜2mS
  控制觸點容量：220V/5A            動作力：50±10N

接線圖：
  膠帶提升機防跑偏開關提供一常開一常閉觸點，用戶根據需求按圖示截圖，本產品引出電纜線。具體接線見線標。

 安裝講解：

1防跑偏開關一般在上下部機殼進入滾筒側各安裝一對，位置在距上下中心1米左右（見安裝圖），也可以根據需要安裝在中部機殼靠近膠帶滾筒出（防止膠帶運行擺動過大跑偏開關檢測失誤）；

2安裝跑偏開關時滾輪應順著膠帶運行方向（見安裝圖）；
3調整滾輪距離允許膠帶偏移量（一般為40-60MM）；
4安裝結束后打開后蓋，調整微動開關凸輪進入凹槽，蓋上后蓋， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，接線
