產品名稱：不銹鋼跑偏開關BMC BBS20-S

產品型號：BBS20-S

所屬類別：兩級跑偏開關 > 不銹鋼跑偏開關

發布時間：2019-02-27

已獲點擊：96

詳細說明

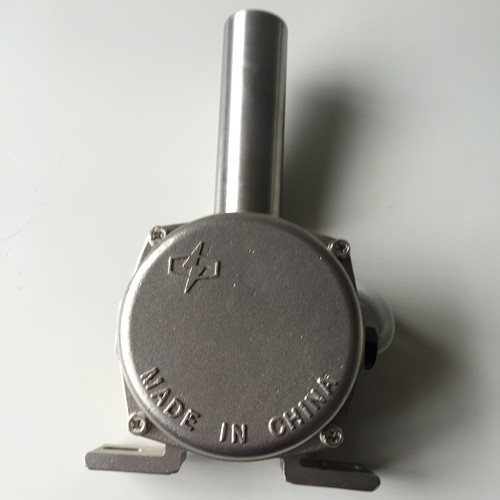

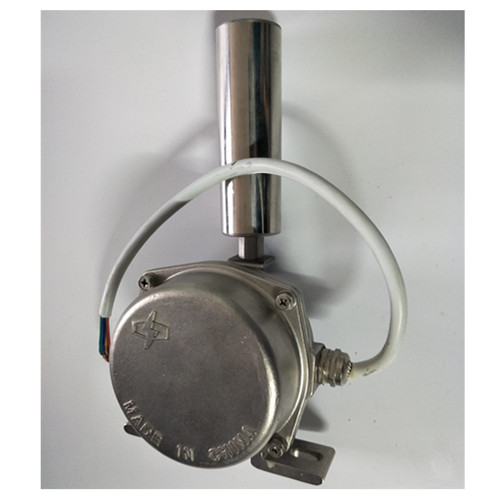

不銹鋼跑偏開關BMC BBS20-S

 跑偏開關BBS20-S系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，在輸送機膠帶中得到廣泛應用。

結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。

不銹鋼跑偏開關BMC BBS20-S技術參數

產品型號：BBS20-S

開關觸點數量：1級為常開、2級為常閉

觸點容量：AC 220V 380V  ≤5A

開關動作角度：

1級：10° 12° 20°；

            2級：30° 35° 45° ；

 極限角度≤60°

外殼材料：不銹鋼

防護等級：IP67

重量:2.0

接口方式:單出線口，也可定做雙出線口

工作原理

當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，發出停機信號。

安裝調整
1．將不銹鋼跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm（殼體安裝孔可移位。）
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對（6臺）詳見圖6。

產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的氣體。
3．產品的維修必須在安全場所進行，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

訂貨須知：

1、注明型號、數量、供貨日期。

2、對開關觸點數量有特殊要求時應予以注明。

3、覆塑鋼絲繩及繩夾子、托繩環、安裝支架。需單獨訂購。

注：訂購時應予以注明。
