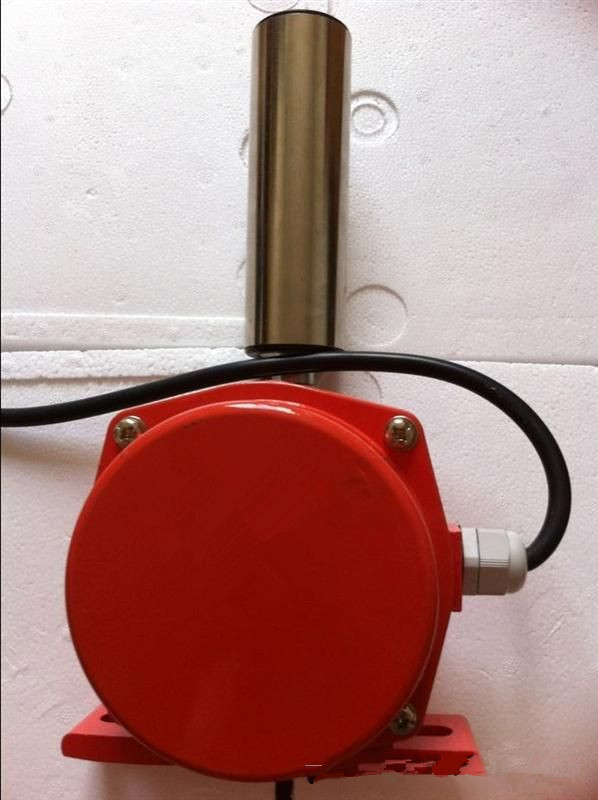

產品名稱：XLPP-12-30兩級跑偏開關

產品型號：HFKPT1-20-35、XLPP-12-30、XLPP-20-45

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-08-05

已獲點擊：144

型號/規格：DPK-12-30、DPK-20-35、DPK-10-45

品牌/商標：其他

詳細說明

XLPP-12-30跑偏開關、兩級傳感器、皮帶跑偏保護、跑偏傳感器

        XLPP-12-30兩極跑偏開關的基本原理：輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

型號

作用力

觸點數量

開關動作角度

常開

常閉

一級

二級

極級角

XLPP-12-30

20~70N

2

2

12°

30°

70°

XLPP-10-45

20~70N

2

2

10°

45°

70°

XLPP-20-35

20~60N

2

2

20°

35°

75°

KPT1-12-30

20~70N

2

2

12°

30°

70°

KPT1-10-45

20~70N

2

2

10°

45°

70°

KPT1-20-35

20~60N

2

2

20°

35°

75°

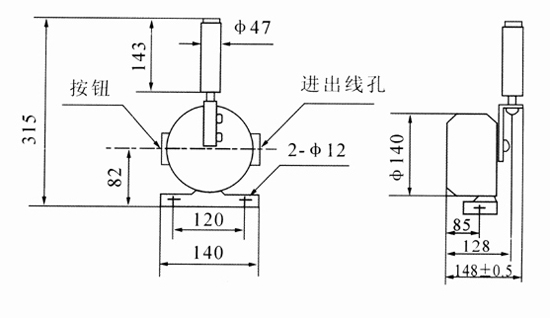

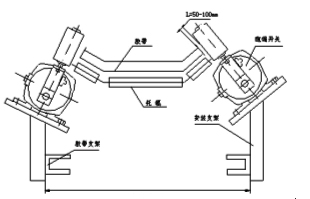

      安裝 和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

       跑偏開關由硬接點及地址編碼電路組成，兩個微動開關分別用于一級跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當?shù)刂肪幋a兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。地址編碼兩級跑偏開關內部采用微動開關作為硬接點，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，安全可靠，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安全保護功能。
