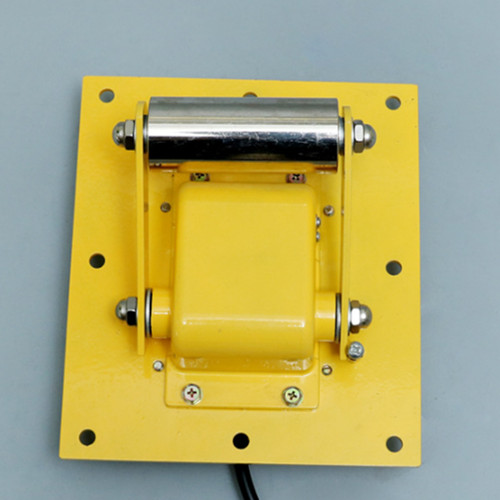

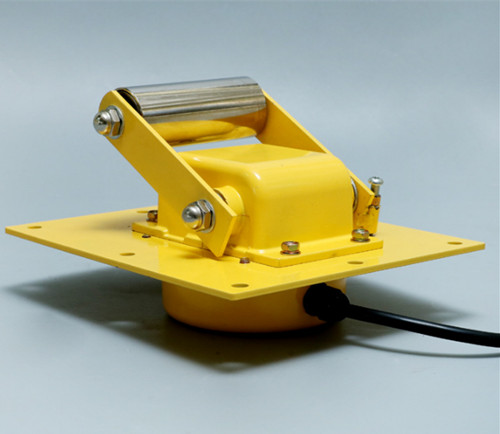

產品名稱：WTDP-I刮板機起身跑偏裝置

產品型號：WTDP-I

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-07-20

已獲點擊：163

詳細說明

WTDP-I刮板機起身跑偏裝置 提升機防跑偏開關

WTDP-I刮板機起身跑偏裝置屬機電融合一體。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，有效的保護設備和人身安全、避免事故擴大化，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食、倉庫等各類使用輸送設備行業。工作原理：膠帶提升機防跑偏開關，分別安裝在膠帶提升機上下左右壁板側，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，檢測膠帶上下左右跑偏。安裝時滾輪離膠帶有20-70mm距離可調整（由用戶自定，一般以不摩擦到滾輪為準）。當發生跑偏時膠帶向外側偏移至滾輪處，滾輪帶動調節桿使跑偏開關動作切斷設備。

技術參數：

工作電壓：220VAC

15%絕緣電阻：＞500MΩ

環境溫度：-20℃~+60℃

重   量：2kg

復位方式：自動復位

控制觸點容量：220V/5A

負載電流：≤5A

輸出信號：開關量信號

環境濕度：＜90%

防護等級：IP66

響應時間：＜2mS

動作力：50±10N

WTDP-I刮板機起身跑偏裝置生產廠家 二級跑偏開關 防爆跑偏開關

接線方式：

膠帶提升機防跑偏開關提供一常開一常閉觸點，用戶根據需求按圖示接線，本產品引出電纜線。

安裝說明：

1、防跑偏開關一般在上下部機殼進入滾筒側各安裝一對，位置在距上下滾筒中心1米左右，也可以根據需要安裝在中部機殼靠近膠帶滾筒處（防止膠帶運行擺動過大跑偏開關檢測失誤）；

2、安裝跑偏開關時滾輪應順著膠帶運行方向

3、調整滾輪安裝距離允許膠帶偏移量（一般為40-60mm）；

4、安裝結束后打開后蓋，調整微動開關凸輪進入凹槽，蓋上后蓋，接線。

產品外形尺寸：

WTDP-I刮板機起身跑偏裝置
