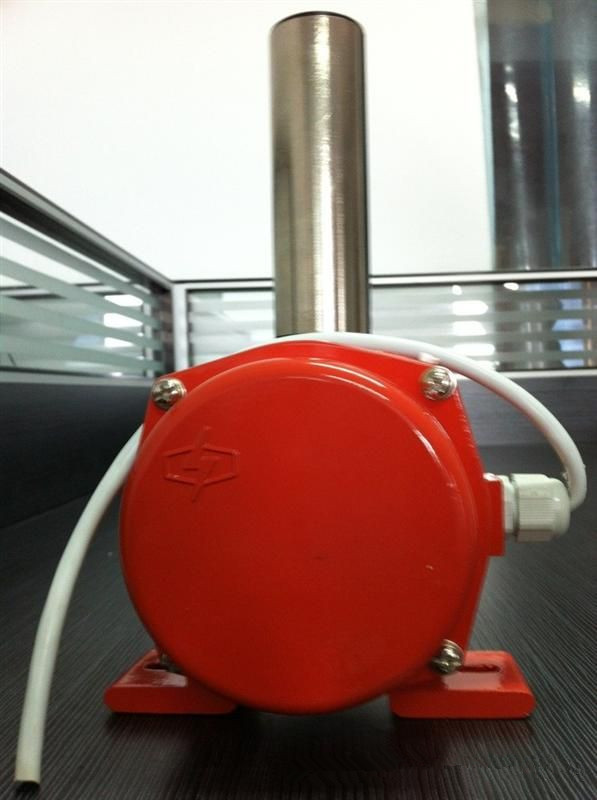

產品名稱：二級跑偏開關DLH ZX-PP-IF

產品型號：DLH ZX-PP-IF

所屬類別：兩級跑偏開關 > 跑偏開關

二級跑偏開關DLH ZX-PP-IF 兩級跑偏開關 防偏開關 卓信電氣兩級跑偏開關 現貨供應，廠價直銷，如需訂購可加Q Q 2028226097

人人懷念童心。童心不是一種年齡，而是一種境界。保持童心，做人就會單純透明，以誠待人，淡泊名利，心無旁騖，盡情揮灑自己的生命，活得自由自在。永葆童心，入睡是甜，醒來是笑，快樂每一天。

二級跑偏開關DLH ZX-PP-IF防護等級高達IP67，能完全防止粉塵的進入和水流侵蝕。最大傾角高達75°，自由度更高。本開關采用國際領先的雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長開關使用壽命;跑偏開關凸輪采用壓鑄鋁，表面拋丸處理，獨立作用，便于根據實際需求調整開關動作角度；殼體表面精工烤漆，不易脫落無異味等等。此兩極跑偏開關功能齊全，質量已達到國際水平。

卓信傳感科技有限公司是一家主要從事生產接近開關、光電開關、霍爾傳感器、兩級跑偏開關、雙向拉繩開關、速度檢測器、皮帶打滑開關、阻旋料位檢測器、皮帶縱向撕裂開關、傾斜開關，溜槽堵塞檢測器、聲光報警器、限位開關、行程開關、防爆電磁閥線圈、齒輪傳感器、耐高溫?zé)o源反饋傳感器,速度傳感器、接近傳感器、光電傳感器、無觸點磁性開關、防爆磁性接近開關、皮帶輸送裝置控制柜，等工控電器，集研發、試制；生產的高新技術性企業，符合節能、環保、低耗的國家產業政策，以小型化、智能化、多功能化、系統化的行業發展方向，并以優質的產品質量和完善的售后服務贏得了國內客戶的認同并與多家企業建立了長期，合作關系。

二級跑偏開關DLH ZX-PP-IF安裝和調整:

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對)
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
兩級跑偏開關由硬接點及地址編碼電路組成，兩個微動開關分別用于一級跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當?shù)刂肪幋a兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。
地址編碼兩級跑偏開關內部采用微動開關作為硬接點，安全可靠，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安全保護功能。

基本原理:

當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

技術指標:

1. 額定電壓：AC380V

2．額定電流：5A

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護級別：DT型塵密外殼，防護等級IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

二級跑偏開關DLH ZX-PP-IF適用范圍:

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

二級跑偏開關DLH ZX-PP-IF工作原理：
