產品名稱：輸煤皮帶跑偏開關XTD-PK-12-30

產品型號：XTD-PK-12-30

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-28

已獲點擊：169

詳細說明

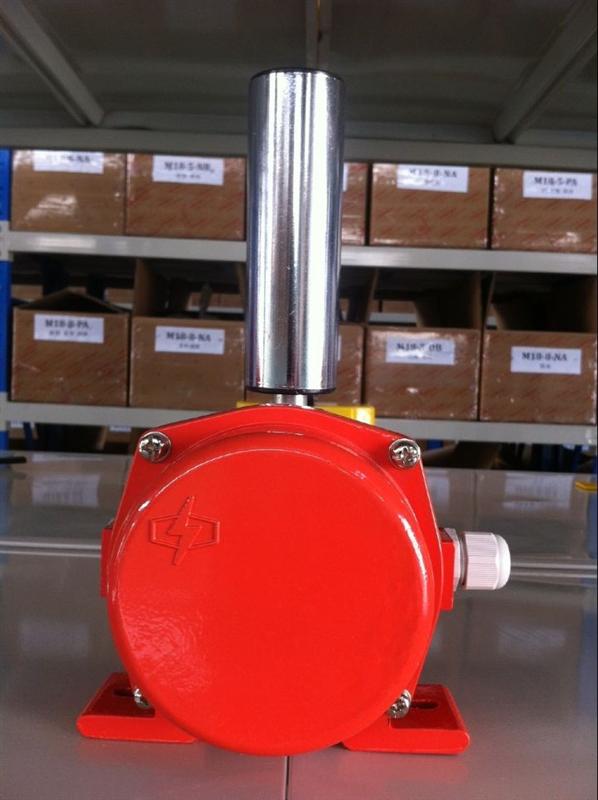

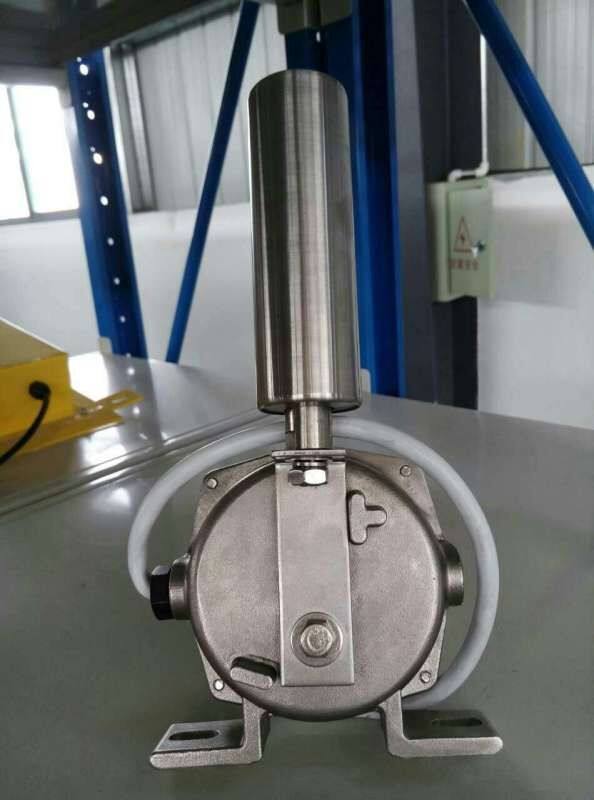

輸煤皮帶跑偏開關XTD-PK-12-30

應用范圍

常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機

產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越
動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
側面滾輪最大傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作。

輸煤皮帶跑偏開關XTD-PK-12-30可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。兩級跑偏開關可防止在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。

我廠專業生產輸送機皮帶保護系列成套設備，售后服務好，質量有保障，交貨速度快，大量現貨。廠家直接發貨的誠信商家。在電廠、水泥廠、煤礦、化工廠、碼頭得到廣泛的使用。

兩級跑偏開關、跑偏控制器、雙向拉繩開關、拉線開關、拉繩控制器、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、溜槽堵料開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、礦用聲光報警器、井筒磁開關、聲光組合信號器等自動化工控電器。

輸煤皮帶跑偏開關XTD-PK-20-35

輸煤皮帶跑偏開關XTD-PK-12-30技術參數 ：

工作電壓：24~380V

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：2.5Kg

防護等級：IP67

復位方式：自動復位

響應時間：＜2Ms

控制觸點容量：3A-5A

動作力：50±10N

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

兩級跑偏開關XTD-PK-12-30是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、選配件：安裝支架。
