產品名稱：KGE28型礦用膠帶跑偏開關

產品型號：KGE28

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-28

已獲點擊：144

詳細說明

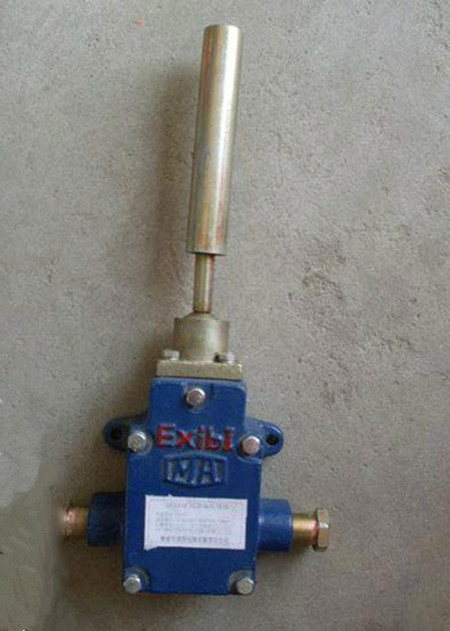

KGE28型礦用膠帶跑偏開關

KGE28型礦用膠帶跑偏開關用于膠帶輸送機膠帶跑偏的檢測和保護，為礦用本質安全型電氣設備，適用于有瓦斯、煤塵爆炸危險的煤礦井下，也適用于煤炭、冶金、化工、糧食、運輸等行業以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境。

湖北卓信傳感器科技有限公司專業生產跑偏開關，兩級跑偏開關，防爆跑偏開關，耐腐蝕跑偏開關，拉姆齊跑偏開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，不銹鋼跑偏開關等各種跑偏開關，質量保證，歡迎來電咨詢采購。

主要特點

 體積小、重量輕、密封性能好、維護方便；

 觸點動作后還留有較大的觸桿轉動緩沖角，以致其本身不易損壞；

 觸桿具有縱向防沖擊性能；

 觸桿上裝有鋼管滾動護套，當觸桿和膠帶摩擦時起保護作用；

 采用快速插頭出線形式，結構簡單、可靠、方便。

 技術參數

 防爆型式：礦用本質安全型，Exib I

 外殼防護等級：IP54

 動作力：20～70 N

 復位：自動復位

 最大電壓：DC 24 V，最大短路電流0.5 A

 觸桿動作轉動最大角度：不小于70°，萬向轉動

 觸點動作時觸桿轉動角度：35°±3 °（一級），45°±3°（二級）

 復位角度：15°±3°（一級），20°±3°（二級）

 引入電纜外徑：兩個快速插頭，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，允許電纜外徑6～10 mm

 外形尺寸：388×130×72 (mm) 重量：3 kg

兩級跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，可有效的防止由皮帶跑偏而產生的事故。

跑偏開關具有兩級動作功能。一級動作用于警示，二級動作用于自動停機。膠帶機在運行中，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

當立輥偏轉角度超過12°時，一級開關動作，輸出(警示信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。

參數：電壓：220V/380V/480V,

電流可選：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
