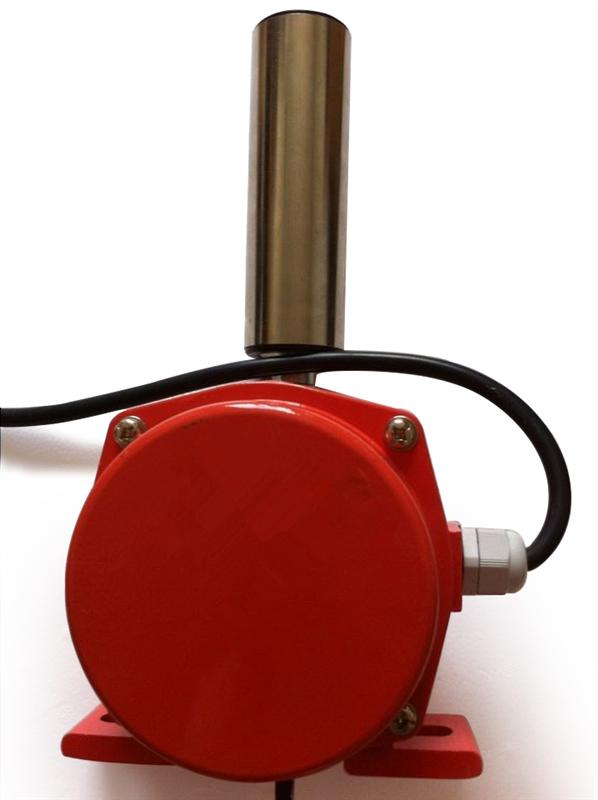

產品名稱：GRB-14045-I兩級跑偏開關（帶立棍）

產品型號：GRB-14045-I

所屬類別：兩級跑偏開關

GRB-14045-I兩級跑偏開關（帶立棍）

概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛用于冶金、礦山、電力及化工等行業的輸送設備中，可研制電源（LED）顯示檢測開關，使之更為方便、快捷地判斷故障位置。

結構特點

本機采用鋁合金精密壓鑄殼體，強度高，重量輕

外殼防護等級達IP65，可以惡劣環境中長期工作

機內采用進口行程開關，觸點容量大，動作靈敏，可靠。

使用與安裝

將跑偏開關固定在支架上，然后焊接在膠帶機架上；

立棍軸線與膠帶平面相垂直，立棍與膠帶邊緣距離為L+50 100mm;

膠帶位于立棍下端1/3出；每50M膠帶可安裝跑偏開關一對。

GRB-14045-I兩級跑偏開關（帶立棍）技術參數

開關觸點容量：按錯80V 5A

外殼：鑄鋁防水，防腐

防護等級：IP65

動作角度：一級10o 報警信號，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，二級 30o 停機信號

作用力：3

接線方式

本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標線色。

工作原理

當運行中的膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于一級動作角度時， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，立即發出一組開關信號，如立棍繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立棍自動復位，電源（LED）顯示型為T型。
