產品名稱：GRB-14045-II兩級跑偏開關 跑偏開關型號
產品型號：GRB-14045-II
發布時間：2018-05-28
已獲點擊：129
詳細說明

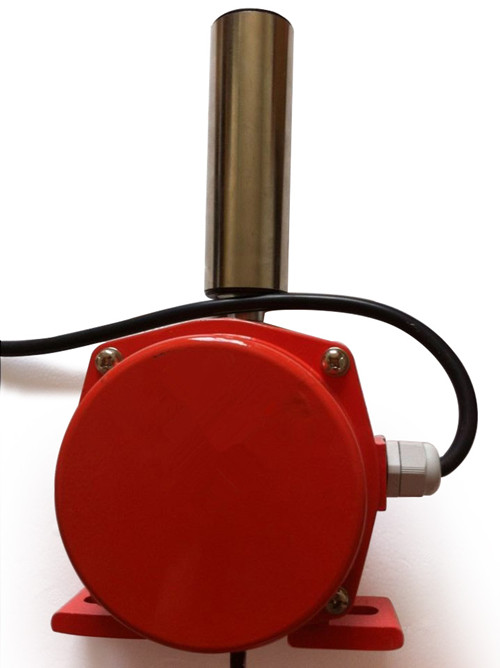

GRB-14045-II兩級跑偏開關 跑偏開關型號
概述：
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛用于冶金、礦山、電力及化工等行業的輸送設備中，可研制電源（LED）顯示檢測開關，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，使之更為方便、快捷地判斷故障位置。
工作原理

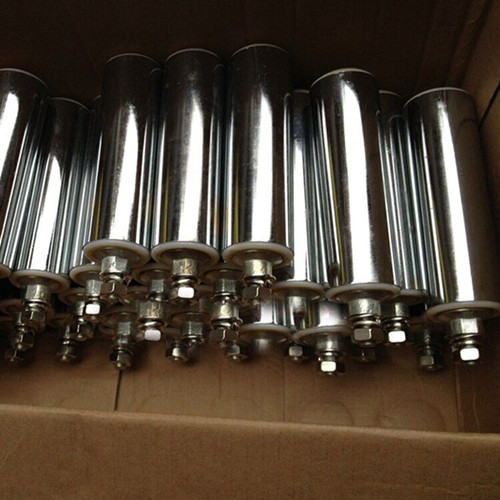

當運行中的膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于一級動作角度時，立即發出一組開關信號，如立棍繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立棍自動復位，電源（LED）顯示型為T型。
GRB-14045-II兩級跑偏開關 跑偏開關型號 結構特點
本機采用鋁合金精密壓鑄殼體，強度高，重量輕
外殼防護等級達IP65，可以惡劣環境中長期工作
機內采用進口行程開關，觸點容量大，動作靈敏，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，可靠。
GRB-14045-II兩級跑偏開關 跑偏開關型號【湖北卓信】
使用與安裝
將跑偏開關固定在支架上，然后焊接在膠帶機架上；
立棍軸線與膠帶平面相垂直，立棍與膠帶邊緣距離為L+50 100mm;
膠帶位于立棍下端1/3出；每50M膠帶可安裝跑偏開關一對。
技術參數
開關觸點容量：按錯80V 5A
外殼：鑄鋁防水，防腐
防護等級：IP65
動作角度：一級10o 報警信號，二級 30o 停機信號
作用力（kg）：3
接線方式
本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標線色。
GRB-14045-II兩級跑偏開關 跑偏開關型號
GRB-12880型速度檢測器
GRB-13887型兩級跑偏開關
GRB-14045型兩級跑偏開關GRB-14045-I,GRB-14045-II,GRB-14045-III
GRB-1270型速度檢測器
GRB-14680型速度檢測器GRB-14680-I、GRB-14680-II
GRB-15228型自（手）動雙向拉繩開關GRB-15228-I、GRB-15228-II
GRB-15248型兩級跑偏開關GRB-15248-I、GRB-15248-II、GRB-15248-III
GRB-15670非接觸型速度（打滑）檢測器
GRB-16037型料流檢測器
GRB-16090型限位開關GRB-16090-I、GRB-16090-II
GRB-17062型縱向撕裂檢測器
GRB-17088型雙向平衡拉繩開關
GRB-19150型雙向平衡拉繩開關
GRB-19670型雙向拉繩開關
，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠傳真：0537-2228358
