產品名稱：NST1-12-30型兩級跑偏NS接近開關

產品型號：NST1-12-30

所屬類別：兩級跑偏開關 > 跑偏開關

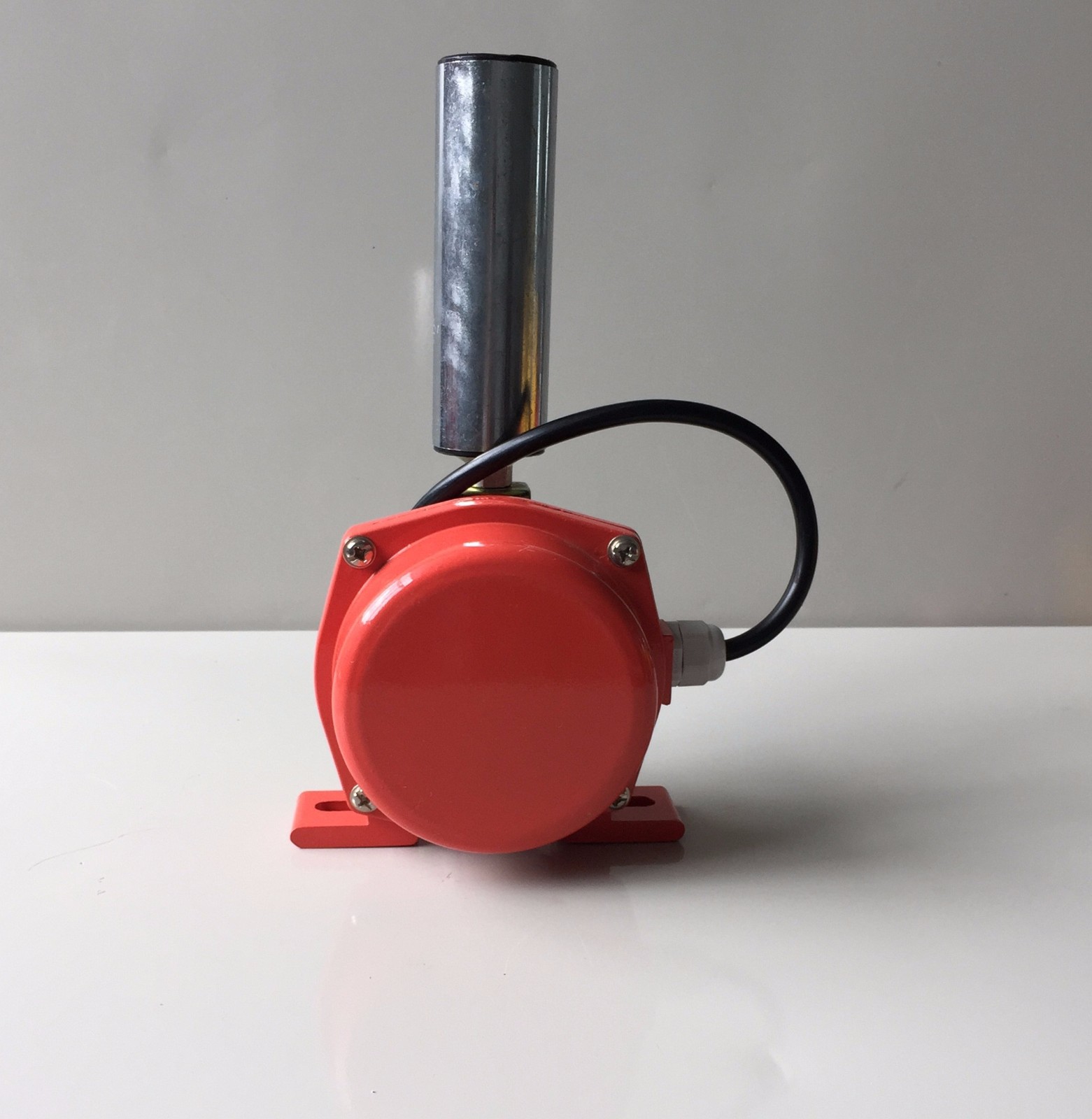

NST1-12-30型兩級跑偏NS接近開關

兩級跑偏開關NST1-12-30主要用途：

主要用于檢測帶式輸送機運行中的跑偏現象，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，按膠帶實際跑偏量輸出報警或停機信號，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，可有效的防止由膠帶跑偏而產生的事故，是一種保護裝置。

兩級跑偏開關NST1-12-30技術指標

1. 額定電壓：AC380V

2．額定電流：5A

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護級別：防護等級IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．操作力：5～7㎏

兩級跑偏開關NST1-12-30工作原理

運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；

如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

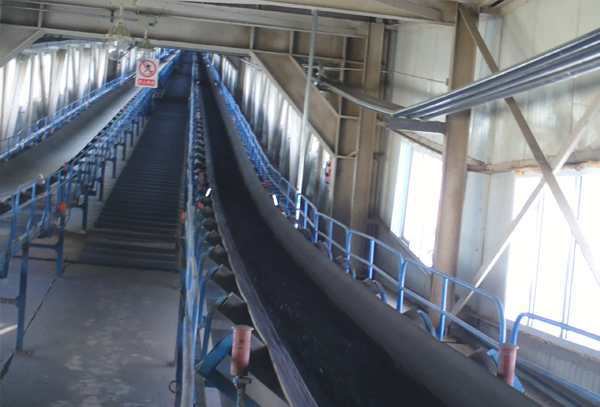

兩級跑偏開關NST1-12-30主要應用在：常規皮帶輸送機,裙邊式給料機,輸送機,地下,索道支撐皮帶輸送機,重型極限開關,堆料/取料系統,起重機,挖掘機起重臂限位,輪船裝卸系統,水平給料機等。
