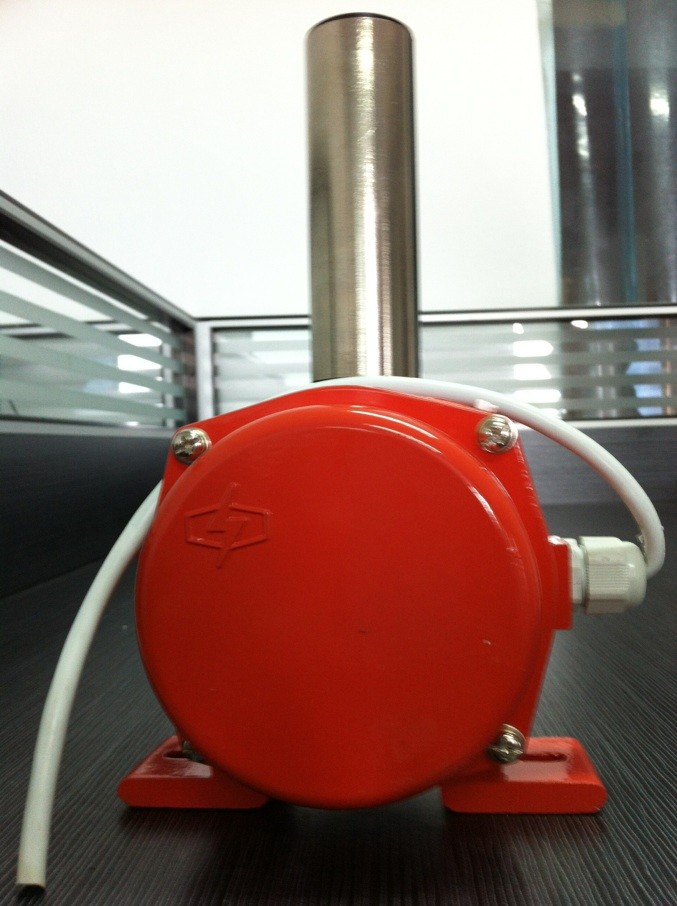

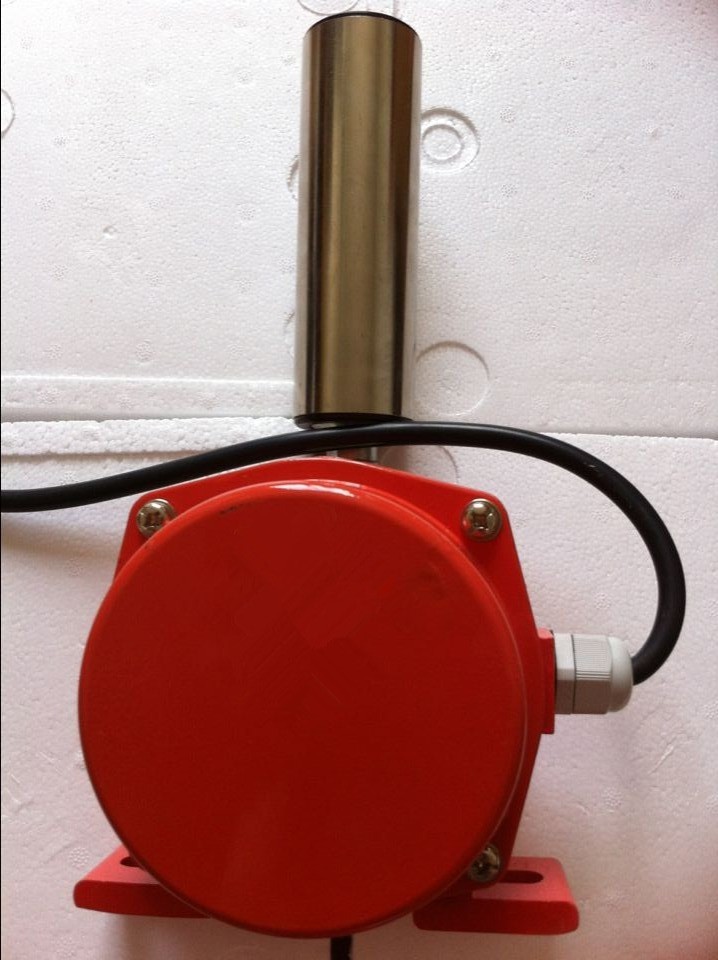

產品名稱：HFKPT1-12-30供應卓信電氣兩級跑偏開關
產品型號：HFKPT1-12-30、HFKPT1-20-35
產品價格：1
發布時間：2014-11-17
已獲點擊：558
品牌/商標：MCTUERCK
詳細說明
HFKPT1-12-30兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停機。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
HFKPT1-12-30兩級跑偏開關概述：
跑偏開關：該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
HFKPT1-12-30兩級跑偏開關技術參數：
1.環境溫度-30℃~50℃
2.相對濕度不大于85%
3.海撥高度不超過2000m
4.使用壽命：開關動作10萬次
HFKPT1-12-30兩級跑偏開關結構特點：
1.本產品采用鋁合金鑄造殼體，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，強度高，重量輕。
2.外殼防護等級達到IP67，可在惡劣環境中長期工作。
3.本產品動作靈敏，穩定性高，性能可靠。
湖北圖爾克電氣生產的兩級跑偏開關型號：
PXA-34KK-A、DPP-K2/J、HFKPTH2-30、HFKPT1-20-35、HFKPT1-10-45、HFKPT1-12-30、XTBP-20、KPT1A-20-35、 YXP-12-30、NST1-12-30、XTD-PK-12-30、YHP-20-30、YHP-20-35、DPK-20-35、 RPK-1、RPK-2、FM2035、XLPP-12-30、DDP-LJ2、NKPK1-12-30、KPT1-20-35、KPT1-10-45、PNS-II
HFKPT1-12-30兩級跑偏開關工作原理：
運動中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號，如立輥傾大于二級動作角度時，側輸出一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機恢復正常運行后，立輥自動復位。
HFKPT1-12-30兩級跑偏開關安裝調整：
將跑偏開關固定在支架上，然后安裝在膠帶機架上。
立輥軸線與膠帶平面相垂直， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，立輥與膠帶邊緣距離為L=50-100MM
膠帶位于立輥下端1/3處
每一百米膠帶可安裝跑偏開關3-6臺。
，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。傳真：0537-2228358
