產品名稱：JPNS-II,膠帶提升機專用跑偏開關,兩級跑偏開關

產品型號：JPNS-II、 JPNS-I

所屬類別：兩級跑偏開關

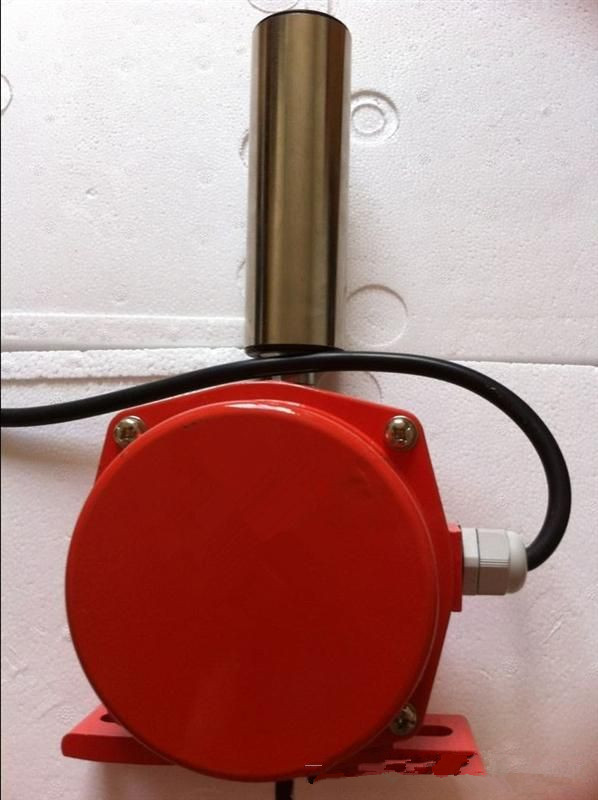

JPNS-II,膠帶提升機專用跑偏開關,兩級跑偏開關

型號：JPNS-I、JPNS-II

產品名稱：非接觸式膠帶跑偏開關，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，兩級跑偏開關

簡介

JPNS-II型非接觸式膠帶跑偏開關屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，集中控制，利于生產與調度的目的。

用途

JPNS-II兩級跑偏開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理

JPNS-II型非接觸式跑偏開關安裝在提升機上下左右壁板側、檢測膠帶跑偏感應式跑偏開關。機械部分有檢測擋輪。安裝時擋輪離膠帶有一定的距離，距離可調整（由用戶自定，一般以不摩擦到擋輪為準）當發生跑偏時膠帶向外的推力摩擦到擋輪，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器使繼電器動作切斷設備。

技術參數工作電壓：220VAC±15%   負載電流：≤5A
絕緣電阻：＞500MΩ   輸出信號：開關量信號
環境溫度：-20℃~+60℃   環境濕度：＜90%
重    量：2Kg   防護等級：IP67
復位方式：自動復位   響應時間：＜2mS
控制觸點容量：220V/5A   動作力：50±10N


JPNS-II、 JPNS-I、XTBP-12-30、XTBP-20-35、XTP-12-30、XTBP-20-30、PB12-30、PB20-35、PWG-12-30、PWG-20-35、XPK-1230、XT-PK JSB-KPP-12-30、JSB-KPP-20-35、JSB-KPP-10-45、兩級跑偏開關
