產品名稱：雙向拉繩開關，RNS-I，皮帶機保護開關,IP67

產品型號：RNS-I、RNS-II、PNS-1、PNS-2

所屬類別：兩級跑偏開關

發布時間：2014-05-26

已獲點擊：338

品牌/商標：卓信

詳細說明

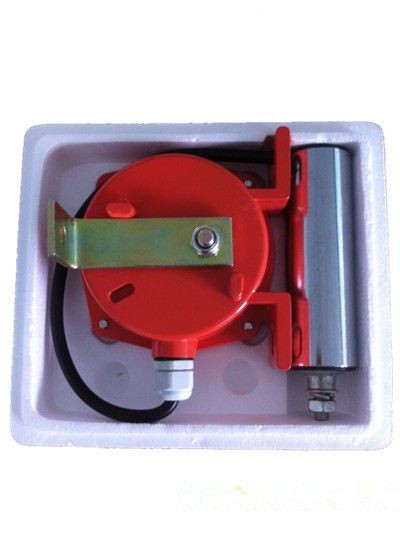

雙向拉繩開關，RNS-I，皮帶機保護開關

型號：RNS-I、RNS-II、PNS-1、PNS-2

產品名稱：雙向拉繩開關，皮帶機拉線開關

一、簡介

RNS-I型鑄鋁雙向拉繩開關對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全，避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，利于生產與調度的目的。

二、用途

RNS-1雙向拉繩開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

三、工作原理

RNS-I型雙向拉繩開關分自動復位、手動復位二種。手動復位型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當發生危及人身與設備安全的故障時，現場工作人員拉動連接在拉繩臂上的繩索，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機信號，達到預防和控制設備及人員安全的目的。

四、特點

·結構簡單實用、性能穩定可靠

 ·防塵、防震、防潮·體積小、重量輕、壽命長                               ·安裝方便，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，免維護·輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統

·電源適應性廣：24~380V（無源開關量）

五、技術參數工作電壓：24~380V（無源開關量）   負載電流：≤5A
絕緣電阻：＞500MΩ   輸出信號：無源開關量信號，一常開，一常閉
環境溫度：-20℃~+60℃   環境濕度：＜90%
重    量：1.8Kg   防護等級：IP67
復位方式：自動復位/手動復位   響應時間：＜2mS
控制觸點容量：AC380V/5A   動作力：50±10N
 六、安裝說明

1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔25-30米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

七、選配件說明

選配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架。

HFY-I、HFY-II、HFY-III、HFL-I、HFL-II、HFT-Y、HFT-Z、HFS-A、HFS-B、HFS-C、HF-W-A、HF-W-B、RNS-I、RNS-II、PNS-1、PNS-2、HF-W-C、HF-N-A、雙向拉繩開關

雙向拉繩開關，RNS-I，皮帶機保護開關
