產品名稱：ZWQ-I2-30、YHPK-1兩級跑偏開關

產品型號：ZWQ-I2-30、YHPK-1、DPK-II

所屬類別：兩級跑偏開關

詳細說明

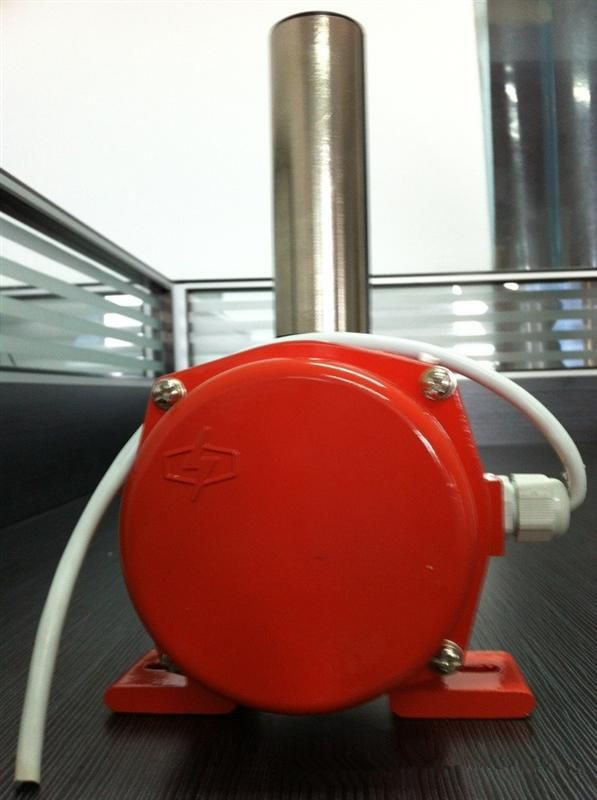

ZWQ-I2-30、YHPK-1兩級跑偏開關

FPK-10-45，FPK-20-35，防偏開關、FPK-12-30、跑偏傳感器、KPT1-20-35，KPT1-10-45，兩級跑偏開關

KPT1-12-30，HFKPT1-20-35，HFKPT1-10-45，HFKPT1，JM-KPT1-10-45、兩級跑偏開關

    兩級跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。

    兩級跑偏開關主要應用在冶金 、電力 、煤巖 、礦山及化工等行業的輸送系統中 ，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，是輸送機自動化控制不可缺少的傳感元件，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用 。

一、技術參數
1、環境溫度：-30℃～60℃；
2、相對濕度:不大于85%；
3、觸點數量：2組開關；
4、觸點容量：24～380V
AC/DC   電流1:5A；
5、動作角度：12-30
10-45    25-35
15-45   10-45等；
6、極限角度：70°；
7、防護等級：1P67；

二、開關接線
   兩級跑偏開關內部有2個微動開關K1；K2，可根據實際需要連接成常開或常閉合。

三、安裝與使用

1、將兩級跑偏開關固定在支架上，然后焊接在膠帶機架上。

2、將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm～100mm

3、膠帶位于立棍下端1/3處。

4、每50m膠帶至少需要安裝一對兩級跑偏開關。

HFKPT1-N，JYB/KS-Ⅱ，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，JYB/KS-Ⅰ，HFKLT2-N，LSKG-Ⅰ，FKLT2-Y，HFKLT2、HFKLT2-1 ，雙向拉繩開關
