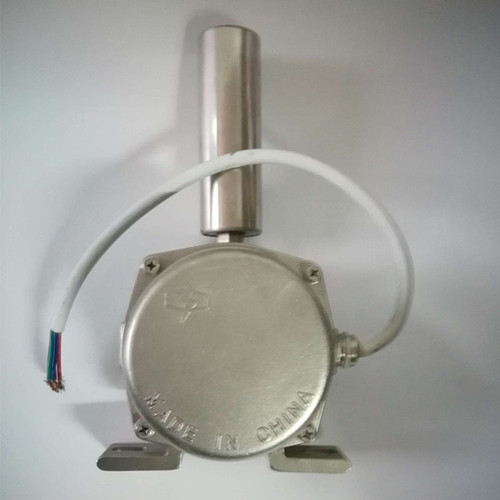

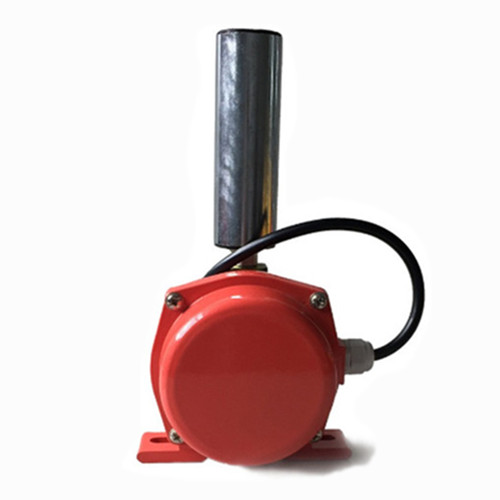

產品名稱：輸送保護裝置兩級跑偏開關DKZ-L312-CT

產品型號：DKZ-L312-CT

所屬類別：兩級跑偏開關 > 跑偏開關

輸送保護裝置 兩級跑偏開關DKZ-L312-CT主要用于檢測帶式輸送機運行中的跑偏現象，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止由膠帶跑偏而產生的事故，是一種保護裝置。

本公司產品列表

接近開關

光電開關

磁性開關

停車開關

雙向拉繩開關

跑偏開關

打滑開關

傾斜開關

料位開關

撕裂開關

速度開關

工作原理

輸送保護裝置 兩級跑偏開關DKZ-L312-CT安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車結構簡單實用、性能穩定可靠防塵、防震、防潮體積小、重量輕、壽命長安裝方便，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，免維護；輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統；電源適應性廣：24~380V

兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

輸送保護裝置 兩級跑偏開關DKZ-L312-CT

傳感器：兩極跑偏開關

類別：行程開關，位置開關

跑偏控制器

常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推

力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為

常閉接點是二級停機信號。

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、選配件：安裝支架。
