產品名稱：KBP3/127防爆跑偏開關

產品型號：KBP3/127

所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

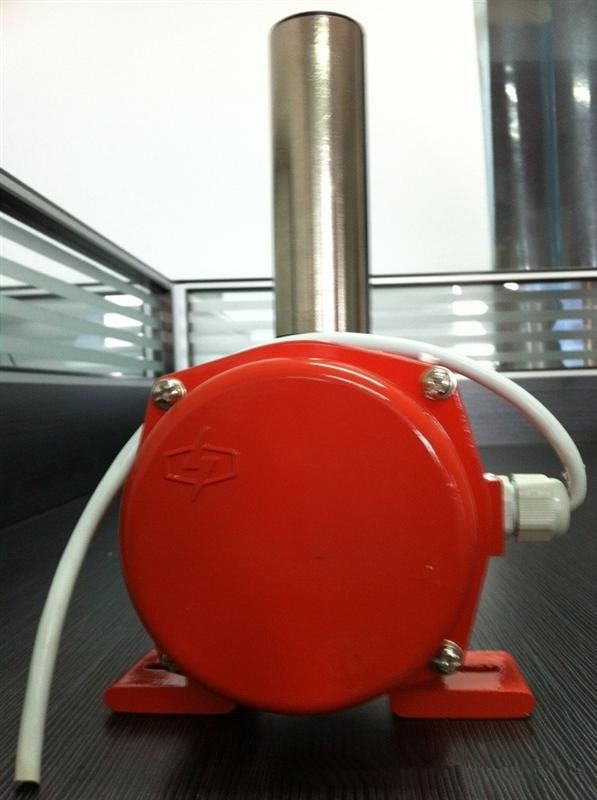

KBP3/127防爆跑偏開關

型號：KBP3/127、GRB-19150、GRB-17088

產品名稱：礦用防爆跑偏開關，兩級跑偏開關，皮帶機防偏開關

一、特點

KBP3/127型跑偏開關，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，適用于煤礦井下有瓦斯、煤塵爆炸性氣體環境中。安裝于輸送機兩側， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，當膠帶出現跑偏時，跑偏開關動作，給主控箱傳送信號。輕微跑偏時，只報警不停機，嚴重跑偏時，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，通過主控箱設定的程序（一般10秒通過PLC調整）緊急報警停機。控制需要時，可帶有故障地址顯示及語音播報功能，KBP3/127防爆跑偏開關也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等帶式輸送機或其他設備配套使用。

二、主要技術參數

1、防爆形式：礦用隔爆型ExdIMb

2、額定電壓：AC127V

3、額定電流：3A

4、擺動角度：70°

5、動作時擺動角度：一級20°±3°

                   二級30°±3°

6、信號輸出：一級一對常開接點

7、出線口數量：2個，允許電纜外徑Ф6～Ф12mm

兩級跑偏開關型號

XTBP-20-35、PPK-12-30

PPK-20-35、PNS-1

KBW-220P、WHKP-I

XTD-PK、XT-PK

GRB-19150、GRB-17088

EXHFKPT1-12-30、EXKPT1-12-30

XPK-1045、PWG-12-30

KBP3/127防爆跑偏開關，兩級跑偏開關
