產品名稱：XTD-QS-AT智能欠速開關

產品型號：XTD-QS-AT

所屬類別：欠速開關

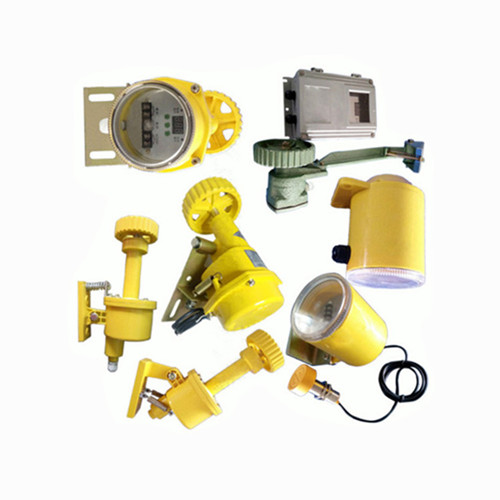

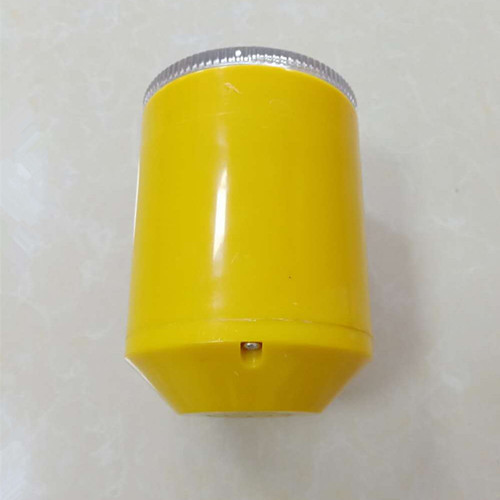

XTD-QS-AT智能欠速開關

XTD-QS-AT欠速開關是一種經濟，可靠性強，對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號地獄或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動部件，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，無磨損，安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼采用防水防塵設計兩摞固定殼體，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，可直接安裝在惡劣環境中使用。

欠速開關XTD-QS-AT、XTD-QS-FC、XTD-DF-D30C

工作原理

比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在被檢測的轉動輪上提供的一個采集脈沖信號的感應點，當監測到轉速信號低于或高于正常轉速范圍后，開關輸出一組開關信號，以供報警或停機。

技術參數

工作電源電壓：AC220V

檢測范圍：0.5m/s-9.99m/s

脈沖6-120Hz;轉速 0-3000rpm;

開機延時：7秒

開關與目標距離：2-5mm

開關數據：1阻常開 1組常閉

                     II型為2組常開2組常閉

觸點容量：AC220v 50Hz 5A

探測指示器：當速度范圍在設定范圍內時，繼電器輸出，LED發亮有助于檢測傳感或檢測接線故障。

使用安裝

感應面與開關間的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面，如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接——厚度為7mm鐵片做感應面，感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪處無法安裝的，可安裝在與膠帶緊密接觸且在膠帶運行中不會出現脫離膠帶能正常運轉的轉觸或滾輪處，某些安裝位置可能需要現場制作安裝支架，特殊情況下，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。，如需從新調節開關速度是時，在安裝好開關后，啟動輸送機，在輸送機正常速度下逆時針方向調整開關內部電位器，使動作指示燈亮（表示欠速，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，繼電器常開觸點接通），再進行順時針方向微調開關內部電位器，調整到動作指示燈由點亮變熄滅的位置，再順時針方向旋轉電位器1圈（打滑率）即可，開關輸出開關信號報警，可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀態。

接線方式

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
