XS12JK-4P/Y-01-02磁電式轉速傳感器詳細介紹

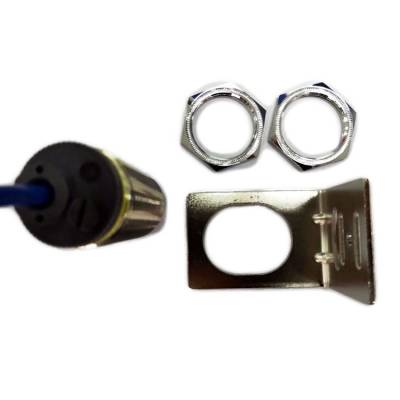

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

工作原理：

磁阻式轉速傳感器采用電磁感應原理來達到測速目的。具有輸出信號大、抗干擾性能好等特點，不需外接電源，可在霧、油氣、水氣等惡劣環境中使用。齒輪材料：導磁性強的金屬材料

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

技術參數：

直 流 電 阻：150~200（25）。

測速齒輪形式：模數2~4（漸開線齒輪）。

使 用 溫 度：-10~+120。

抗 振 動：20 g 。

螺 紋 規 格：M16×1或定制。

桿長：60mm或定制。

安裝間隙：0.5-1.0mm

重 量：約120g。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

用途：

本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈（帶）脫落等機械故障能及時處理，起到保護設備減少損失。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

磁阻效應傳感器是根據磁性材料的磁阻效應制成的。磁性材料(如坡莫合金)具有各向異性，對它進行磁化時，其磁化方向?qū)⑷Q于材料的易磁化軸、材料的形狀和磁化磁場的方向。當給帶狀坡莫合金材料通電流I時，材料的電阻取決于電流的方向與磁化方向的夾角。如果給材料施加一個磁場B(被測磁場)，就會使原來的磁化方向轉動。如果磁化方向轉向垂直于電流的方向，則材料的電阻將減小;如果磁化方向轉向平行于電流的方向，則材料的電阻將增大。磁阻效應傳感器一般有四個這樣的電阻組成，并將它們接成電橋。在被測磁場B作用下，電橋中位于相對位置的兩個電阻阻值增大，另外兩個電阻的阻值減小。在其線性范圍內，電橋的輸出電壓與被測磁場成正比。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生。可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

卓信XS12JK-4P/Y-01-02磁電式轉速傳感器

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
