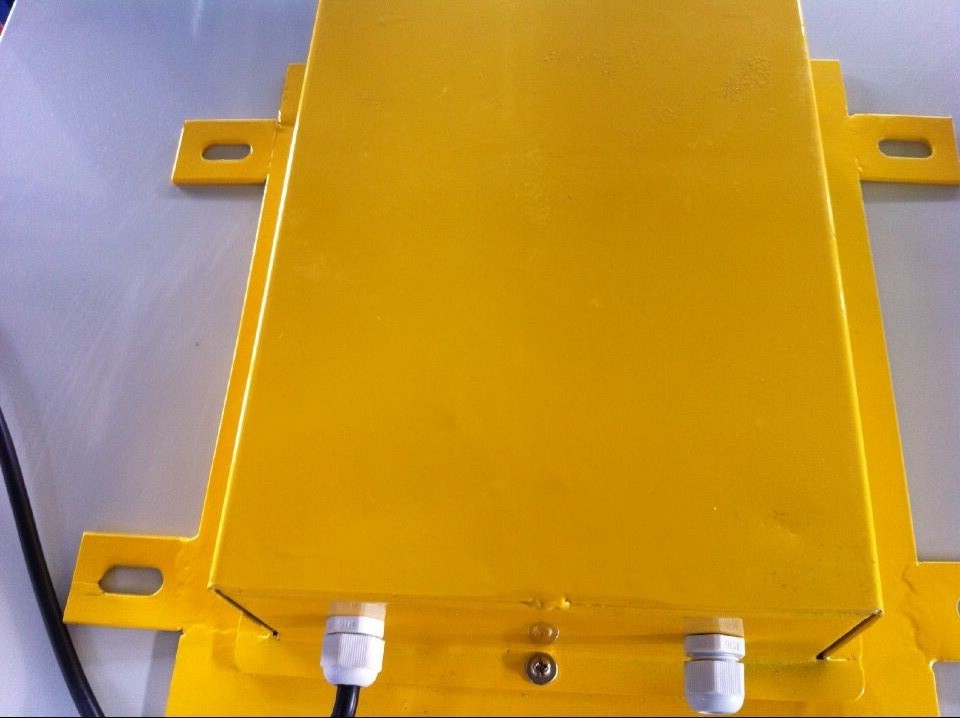

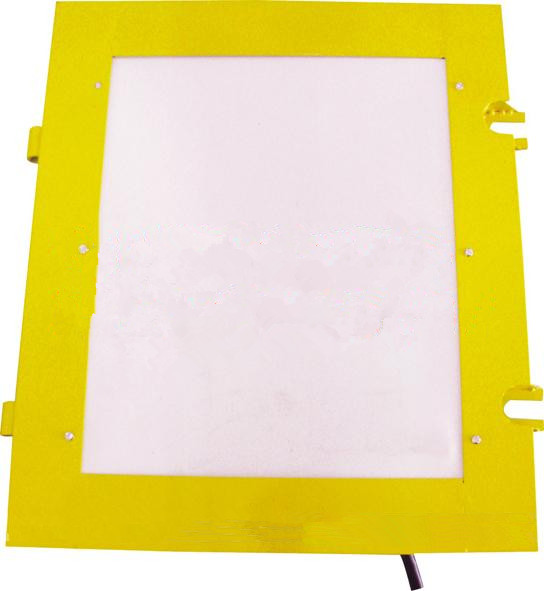

產品名稱：溜槽堵塞開關TX-CD20

產品型號：TX-CD20

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

發布時間：2019-12-17

已獲點擊：4

詳細說明

溜槽堵塞開關TX-CD20主要技術指標:

型號：TX-CD20

觸點數量:常開1 常閉1

觸點容量:AC220V  1A

工作角度:≥5°

極限角度:30°

結構形式:門式結構

復位方式:自動復位

防護等級:IP67

使用條件

環境溫度：-35℃∽+50℃。

相對濕度：不大于95%。

大氣壓力：80∽110kpa。

海拔高度：不超過2000M。

工作位置：安裝在溜槽不受物料沖擊的側壁上。

結構特征及工作原理

結構：TX-CD20型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌簧管并排放在盒內用環氧樹脂灌封以增加可靠性。

原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。活動門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧pain被磁化、并克服簧pian的恢復力而動作，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。

主要用途：

TX-CD20溜槽堵塞檢測器適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。

山東卓信主營產品：

A.工業自動化傳感器系列：

電感式接近開關、電容式接近開關、磁感應接近開關、霍爾傳感器、光電開關，磁性開關，礦用開關，位置傳感器

B.帶式輸送機自動保護裝置系列：

雙向拉繩開關、兩級跑偏開關，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，料流檢測器，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，溜槽堵塞檢測器、速度打滑檢測器、阻旋式料位控制器，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，縱向撕裂開關，拉線開關、防偏開關、耐高溫行程開關。
