產品名稱：JCPP-II兩級跑偏開關安裝圖

產品型號：JCPP-II

所屬類別：兩級跑偏開關 > 跑偏開關

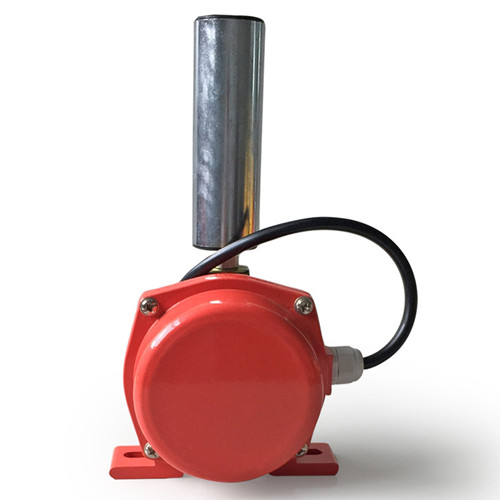

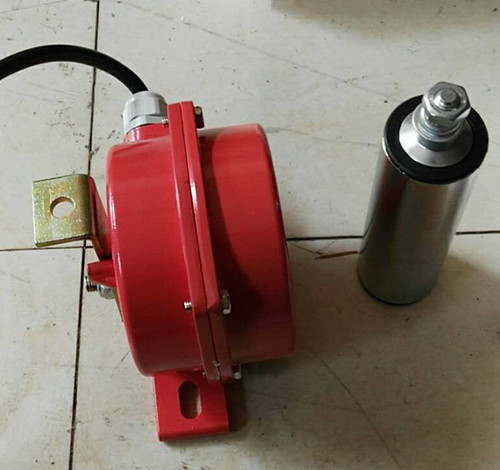

JCPP-II兩級跑偏開關安裝圖

兩級跑開關主要用于檢測帶式輸送運行中的跑偏現象，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止膠帶跑偏開關而產生的事故，是一種保護裝置。

兩級跑偏開關是輸送帶自動化中不可缺少的產品。

可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的目的自動報警和停機的報警裝置。

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），開關的一組觸點動作，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，發出事故預告信號。

當發生嚴重跑偏事故時（30°），開關的第二組觸點動作，可使輸送機自動停車。

特點

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
